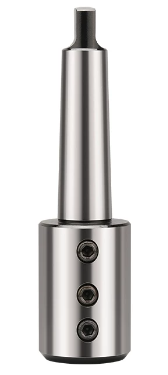

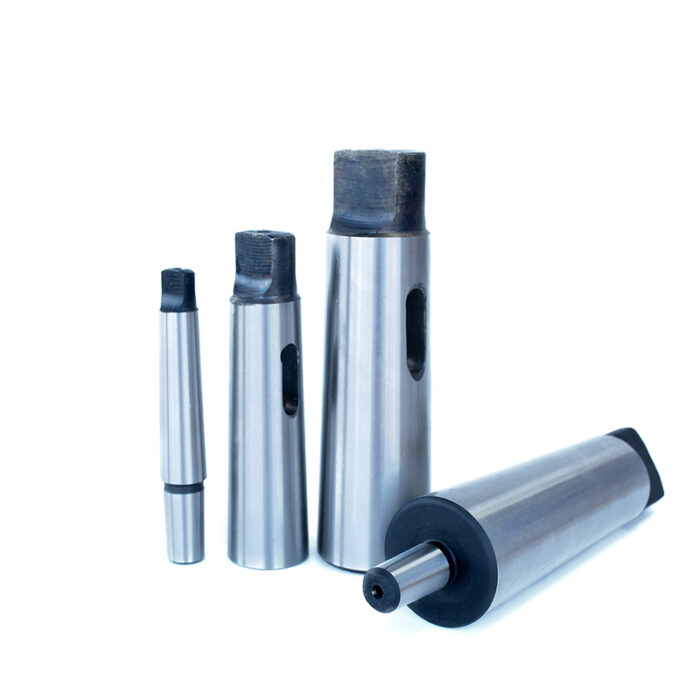

Оправки, втулки и центры (87)
-

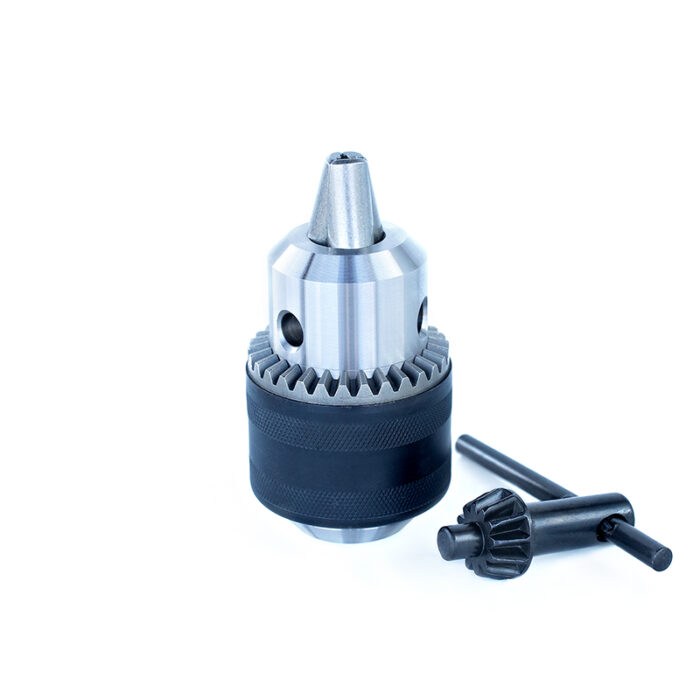

Патроны сверлильные (15)
-

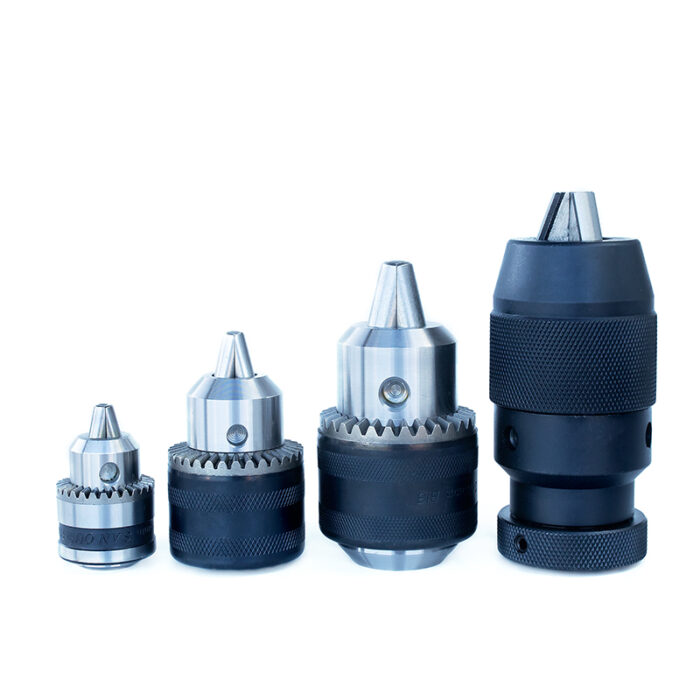

Патроны токарные и цанговые (61)
-
Цанги и резьбонарезные головки (94)
Станочная оснастка: патроны, цанги, оправки и центры
В разделе «Оснастка» собрано всё, что удерживает инструмент и заготовку на токарном, сверлильном и фрезерном станке. От жёсткости и точности крепления напрямую зависят биение, чистота поверхности и ресурс режущего инструмента, поэтому оснастку подбирают под конкретный станок и тип операции, а не по остаточному принципу.
Что входит в раздел
- Цанги — для точного зажима свёрл, фрез и хвостовиков;
- патроны токарные и цанговые — для закрепления заготовки и инструмента;
- патроны сверлильные — быстрозажимные и под ключ;
- втулки, центры и оправки — переходные и поддерживающие элементы.
Как подобрать
Отталкивайтесь от посадочного конуса шпинделя (Морзе, 7:24), диапазона зажимаемых диаметров и требуемой точности. Оснастку логично брать вместе с режущим инструментом из разделов Металлообработка и SENO, а под сборное точение — с державками под сменные пластины.
Наличие уточняется по складу в Минске, отгрузка — по всей Беларуси. Если не уверены в совместимости с вашим станком, пришлите модель и посадку — подскажем подходящую оснастку.
Частые вопросы
Как подобрать цангу ER?
Цангу выбирают по типоразмеру патрона (ER11, ER16, ER20, ER25, ER32, ER40) и диаметру хвостовика инструмента. Каждая цанга ER зажимает в небольшом диапазоне — обычно 1 мм, у малых типоразмеров 0,5 мм. Чем больше типоразмер, тем больший хвостовик можно зажать: ER20 — до 13 мм, ER32 — до 20 мм, ER40 — до 26 мм. Цанги всех этих размеров есть в разделе цанг.
Как подобрать токарную державку под пластину?
Державку подбирают по обозначению ISO. Например, в MWLNR 2525M08 первые буквы описывают способ крепления пластины, её форму, главный угол в плане и задний угол, R — правое исполнение, 2525 — сечение хвостовика 25×25 мм, M — длина державки, 08 — размер пластины. Сечение хвостовика должно подходить к резцедержателю станка, а пластина — к гнезду державки.
Какой сверлильный патрон выбрать: ключевой или быстрозажимной?
Ключевой патрон зажимает сверло сильнее и надёжнее держит на больших диаметрах и тяжёлых режимах. Быстрозажимной закрывается рукой без ключа и удобен, когда инструмент приходится менять часто. Посадку патрона выбирают под шпиндель: конус Морзе через оправку или посадочный конус B16, B18.
Зачем нужны переходные втулки Морзе?
Переходная втулка позволяет установить инструмент с меньшим конусом Морзе в шпиндель или пиноль с большим конусом — например, сверло с КМ2 в шпиндель с КМ3. Конус Морзе держит инструмент за счёт трения, поэтому посадочные поверхности должны быть чистыми и без забоин. Втулки и оправки — в разделе оправок, втулок и центров.
