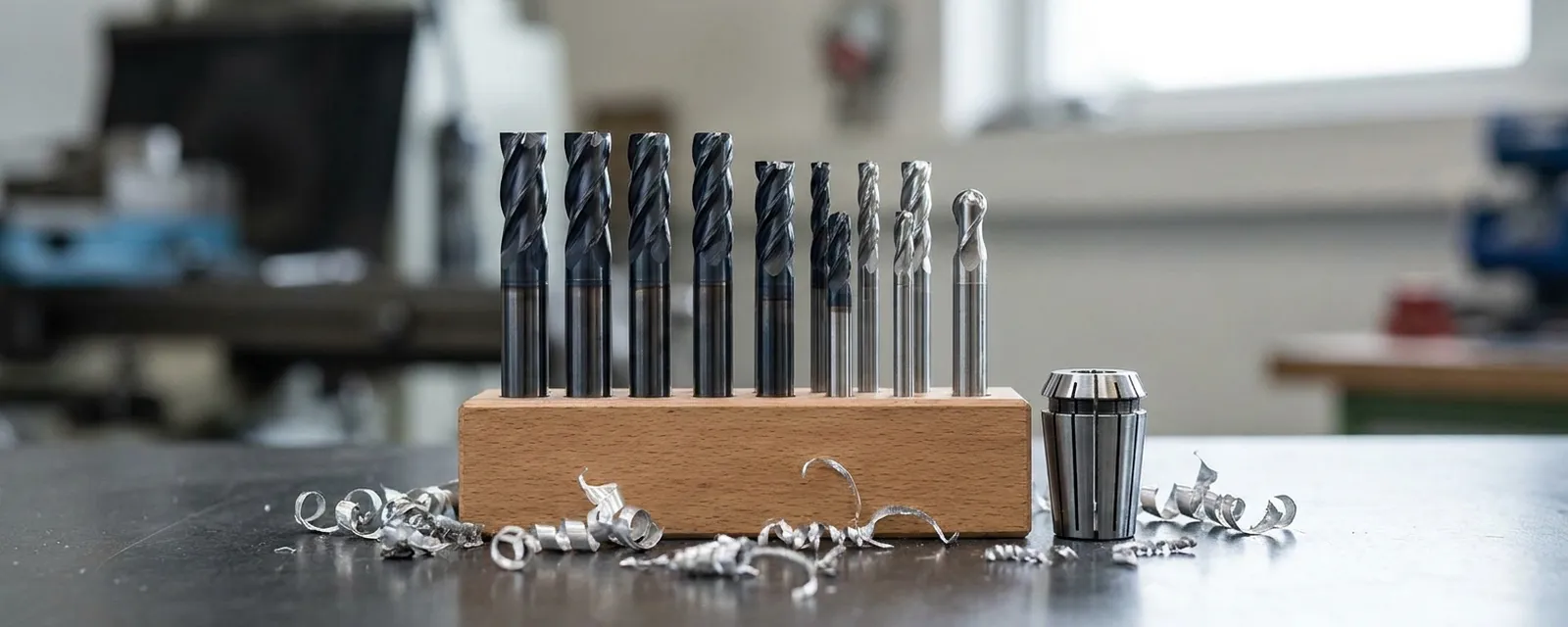

Фреза по металлу — многолезвийный инструмент, который снимает металл при вращении: обрабатывает плоскости и уступы, режет пазы, канавки и шпоночные пазы, фрезерует контур, фаски и даже резьбу. Видов фрез десятки, и купить «просто фрезу» без понимания задачи — верный способ потратить деньги на инструмент, который не подойдёт ни станку, ни материалу. Разберём основные виды фрез по металлу, как читать их маркировку и как выбрать фрезу под свою работу. Всё, о чём идёт речь, есть на складе «Балтинструмент» в Минске — от концевых фрез из Р6М5 до твердосплавных фрез SENO.
Содержание
Основные виды фрез по металлу
Концевые фрезы
Самый ходовой вид. Концевая фреза режет и боковой поверхностью, и торцом: ей фрезеруют пазы, уступы, карманы и контур на вертикально-фрезерных станках и станках с ЧПУ. Быстрорежущие концевые фрезы — в разделе концевых фрез, кобальтовые для нержавейки — в разделе фрез Р6М5К5.
Шпоночные фрезы
У шпоночной фрезы два зуба, а режущие кромки на торце доходят до центра. Поэтому она врезается в металл вертикально, как сверло, и сразу фрезерует паз точно по своей ширине — именно так делают шпоночные пазы на валах. Смотрите разделы шпоночных фрез Р6М5 и шпоночных фрез Р6М5К5.
Твердосплавные концевые фрезы
Монолитные фрезы из твёрдого сплава работают на скоростях в несколько раз выше быстрорежущих и обрабатывают закалённые стали. Среди них есть отдельные исполнения: для алюминия, черновые (с волнистой кромкой, которая дробит стружку), радиусные и сферические для 3D-обработки на ЧПУ, фасочные и резьбовые. Все они в разделе твердосплавных фрез SENO.
Дисковые фрезы
Дисковые фрезы ставят на оправку горизонтально-фрезерного станка. Отрезные и прорезные фрезы режут заготовки и прорезают узкие шлицы, трёхсторонние фрезеруют пазы и уступы сразу тремя сторонами. Модульные (зуборезные) дисковые фрезы нарезают зубья шестерён: для одного модуля выпускают набор из 8 фрез, каждая рассчитана на свой диапазон чисел зубьев колеса. Всё это — в разделе отрезных, пазовых и трёхсторонних фрез.
Сборные фрезы со сменными пластинами
Корпус фрезы служит долго, а режет сменная твердосплавная пластина: затупилась — её поворачивают другой кромкой или меняют. Так устроены торцевые и концевые фрезы для съёма больших объёмов металла. Как читать обозначения пластин и корпусов, разобрано в статье «Маркировка токарных пластин и державок ISO». Корпуса и пластины к ним есть в разделах державок и пластин SENO.
Борфрезы
Борфреза — небольшая твердосплавная головка на хвостовике 6 мм для прямошлифовальной машины или дрели. Ей зачищают сварные швы, снимают фаски и заусенцы, расширяют и подгоняют отверстия. Форма головки — цилиндр, сфера, овал, конус, пламя — выбирается под форму поверхности. Раздел борфрез.
Быстрорежущая сталь или твёрдый сплав
| Р6М5, Р6М5К5 | Твёрдый сплав | |
|---|---|---|
| Скорость резания по стали | примерно 20–30 м/мин | в 3–5 раз выше |
| Закалённые стали | не подходит | до 55–65 HRC |
| Требования к станку | прощает вибрации и люфты | нужны жёсткость и малое биение |
| Поломка от удара | реже | хрупкий, боится ударов и вибраций |
| Цена | ниже | выше, но быстрее окупается |
| Где выбирают | обычные станки, ремонт, штучные детали | ЧПУ, серии, твёрдые материалы |
Кобальтовая сталь Р6М5К5 — промежуточный вариант: дольше держит кромку при нагреве и подходит для нержавейки и легированных сталей на универсальном оборудовании.
Как читать маркировку твердосплавной фрезы
Возьмём название из каталога: «Фреза твердосплавная D10×25×10×75mm 4F HRC55».
| Обозначение | Что означает |
|---|---|
| D10 | Диаметр режущей части 10 мм |
| ×25 | Длина режущей части 25 мм — максимальная глубина бокового фрезерования |
| ×10 | Диаметр хвостовика 10 мм — под цангу или патрон |
| ×75 | Общая длина фрезы 75 мм |
| 4F | Число зубьев (режущих кромок) — 4 |
| HRC55 | Фреза рассчитана на стали твёрдостью примерно до 55 HRC |
| R5 | Радиус при вершине 5 мм; если радиус равен половине диаметра — фреза сферическая |
| for Aluminium | Исполнение для алюминия: меньше зубьев, острая полированная кромка |
| Roughing | Черновая фреза с волнистой кромкой для большого съёма металла |
У быстрорежущих концевых фрез в названии обычно указаны диаметр, тип хвостовика (ц/х или к/х) и число зубьев: «фреза концевая к/х d 20 z=4» — диаметр 20 мм, конический хвостовик, 4 зуба.
Сколько зубьев выбрать
- 2 зуба — пазы и вязкие материалы: большие канавки свободно выводят стружку. Сюда же относятся шпоночные фрезы.
- 3 зуба — универсальный вариант и стандарт для алюминия: баланс между отводом стружки и чистотой поверхности.
- 4 зуба и больше — сталь и чугун, обработка боковой поверхностью, чистовые проходы: больше кромок — выше подача и чище стенка.
Правило простое: чем мягче и «липче» материал и чем глубже паз, тем меньше зубьев. Чем твёрже материал и легче съём, тем зубьев больше.
Хвостовик и крепление фрезы
Фрезы с цилиндрическим хвостовиком зажимают в цанговом патроне: для ходовых диаметров это цанги ER в цанговом патроне. Цанга держит фрезу соосно и с минимальным биением — для твердосплавных фрез это обязательно. Сверлильный патрон для фрезерования не подходит: он не рассчитан на боковую нагрузку.
Фрезы с коническим хвостовиком (конус Морзе) ставят прямо в шпиндель станка или через переходные втулки и затягивают шомполом через резьбовое отверстие в хвостовике. Такое крепление передаёт большой момент и подходит для крупных диаметров.
Режимы резания: с чего начать
Обороты шпинделя считают по скорости резания: n = 1000 × V / (3,14 × D), где V — скорость резания в м/мин, D — диаметр фрезы в мм. Ориентиры для стали средней твёрдости:
- быстрорежущая фреза — около 20–30 м/мин: для фрезы 20 мм это примерно 320–480 об/мин;
- твердосплавная фреза — около 80–150 м/мин: для фрезы 10 мм это примерно 2 500–4 800 об/мин;
- по нержавейке скорость снижают, по алюминию твердосплавными фрезами — повышают в несколько раз.
Это стартовые значения. Точные режимы и подачу на зуб берут из каталога производителя и корректируют по звуку, стружке и износу. На станках с ЧПУ предпочтительно попутное фрезерование — меньше износ и чище поверхность. На старых универсальных станках с люфтом ходового винта безопаснее встречное.
Фреза по металлу для дрели
Концевую фрезу в дрель ставить нельзя: патрон дрели не держит боковую нагрузку, а без жёсткой направляющей фрезу уводит и ломает. Для ручной обработки металла дрелью или прямошлифовальной машиной используют твердосплавные борфрезы с хвостовиком 6 мм — ими зачищают швы, снимают фаски и подгоняют отверстия. Для отверстий в листе удобнее ступенчатые свёрла.
Как выбрать фрезу: таблица
| Задача | Какая фреза нужна |
|---|---|
| Паз, уступ, контур на универсальном станке | Концевая фреза из Р6М5, 3–4 зуба |
| Шпоночный паз на валу | Шпоночная фреза, 2 зуба |
| Нержавейка, легированная сталь | Концевая фреза Р6М5К5 или твердосплавная |
| Серийные детали на ЧПУ | Твердосплавная фреза с покрытием |
| Алюминий | Твердосплавная фреза для алюминия, 1–3 зуба |
| 3D-поверхности, пресс-формы | Сферическая или радиусная твердосплавная фреза |
| Разрезка, узкие шлицы | Дисковая отрезная фреза |
| Зубья шестерни | Дисковая модульная фреза нужного модуля и номера |
| Зачистка швов, фаски вручную | Борфреза на прямошлифовальную машину |
Фрезы по металлу в наличии в Минске
На складе «Балтинструмент» в Минске — фрезы по металлу всех основных видов: концевые, шпоночные, дисковые, твердосплавные SENO и борфрезы, а также цанги и патроны для них. Ходовые позиции отгружаем в день оплаты, поможем подобрать фрезу под станок, материал и деталь.
Телефон отдела продаж — +375 (17) 398-75-50, Telegram и Viber — +375 (29) 612-02-22.
Частые вопросы
Какие бывают фрезы по металлу?
Основные виды: концевые (пазы, уступы, контур), шпоночные (шпоночные пазы с врезанием по оси), твердосплавные концевые (высокие скорости, закалённые стали, алюминий), дисковые отрезные, трёхсторонние и модульные, сборные со сменными пластинами и борфрезы для ручной обработки.
Что означает D10×25×10×75 4F HRC55 в названии фрезы?
Диаметр 10 мм, длина режущей части 25 мм, диаметр хвостовика 10 мм, общая длина 75 мм, 4 зуба, фреза рассчитана на стали твёрдостью примерно до 55 HRC.
Какую фрезу выбрать для алюминия?
Твердосплавную фрезу для алюминия с одним–тремя зубьями, большими стружечными канавками и острой полированной кромкой. Четырёхзубые фрезы по стали на алюминии быстро забиваются налипшей стружкой.
Можно ли поставить фрезу по металлу в дрель?
Концевую фрезу — нет: патрон дрели не держит боковую нагрузку, фрезу уводит и ломает. Для ручной обработки металла дрелью или прямошлифовальной машиной используют твердосплавные борфрезы с хвостовиком 6 мм.
На каких оборотах работать фрезой?
Обороты считают по формуле n = 1000 × V / (3,14 × D). Для быстрорежущей фрезы по стали скорость резания около 20–30 м/мин, для твердосплавной — около 80–150 м/мин. Например, твердосплавная фреза 10 мм по стали — примерно 2 500–4 800 об/мин. Точные режимы берут из каталога производителя.
Чем шпоночная фреза отличается от концевой?
У шпоночной фрезы два зуба с кромками до центра, поэтому она врезается вертикально, как сверло, и фрезерует паз точно по своей ширине. Концевая фреза обычно имеет 3–4 зуба и работает в основном боковой поверхностью.
