Маркировка токарных пластин и державок ISO: как расшифровать и подобрать

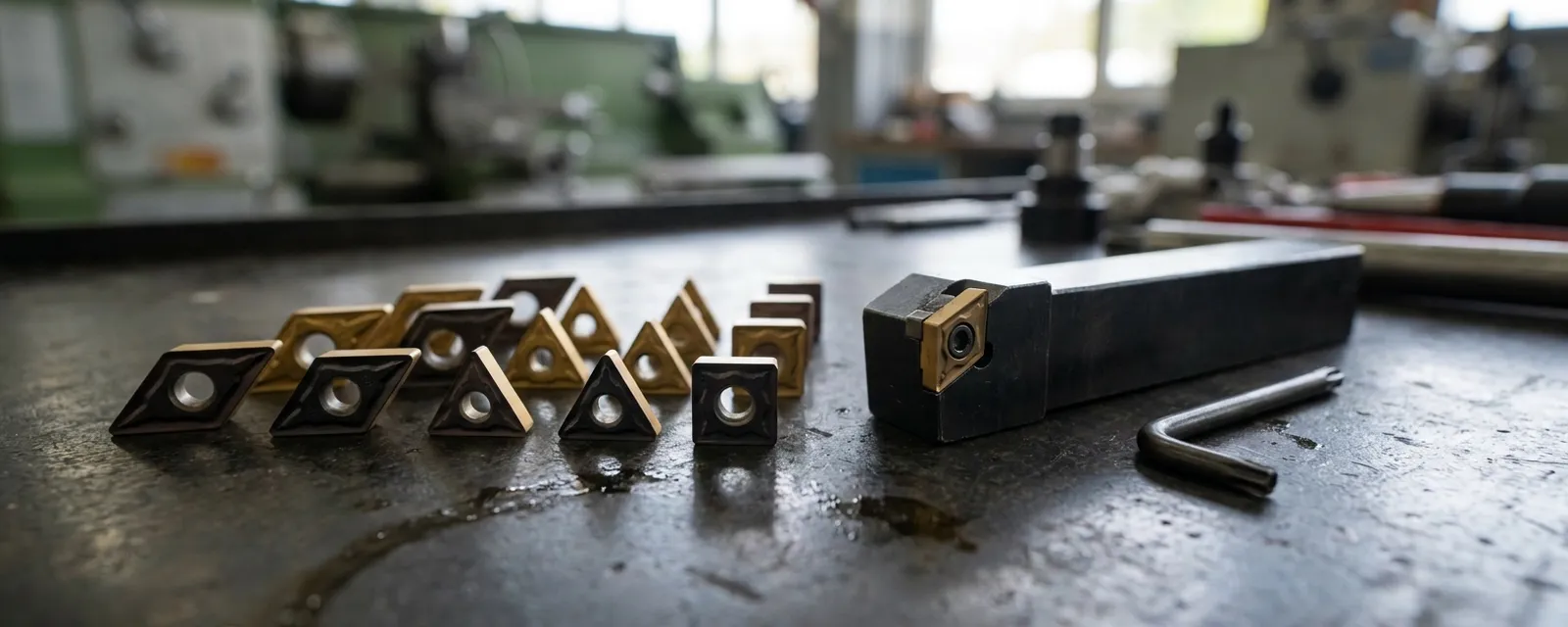

Обозначение вроде CNMG 120408 или MWLNR 2525M08 выглядит как шифр, но это строгая система по стандарту ISO: каждая буква и цифра описывает конкретный параметр. Разобравшись в ней один раз, можно за минуту подобрать пластину к державке, найти замену пластине другого производителя или заказать точно то, что стоит на станке. Ниже — полная расшифровка маркировки токарных пластин и державок, примеры совместимых пар и подсказки по выбору сплава. На складе «Балтинструмент» в Минске — сменные пластины SENO и державки к ним.

Из чего состоит обозначение пластины

Обозначение токарной пластины по ISO 1832 состоит из четырёх букв и трёх пар цифр, после которых производитель добавляет код стружколома и марку сплава:

Форма пластины — первая буква

Чем больше угол при вершине, тем прочнее пластина. Чем он меньше, тем лучше пластина «достаёт» в узкие места профиля.

Задний угол — вторая буква

• N — 0°, негативная пластина. Обычно двусторонняя: работают обе стороны, поэтому рабочих вершин вдвое больше. Прочная, для черновой и получистовой обработки.
• C — 7°, P — 11°, B — 5°, D — 15°, E — 20° — позитивные пластины. Односторонние, режут легче и с меньшим усилием. Подходят для чистовой обработки, нежёстких деталей, расточки малых отверстий и цветных металлов.

Класс точности — третья буква

Буква задаёт допуски на размеры пластины. M — самый распространённый класс: прессованные пластины обычной точности. G и E — шлифованные пластины повышенной точности для чистовой обработки и точного позиционирования. U — пониженная точность, встречается у отечественных пластин.

Крепление и стружколом — четвёртая буква

Пластины с цилиндрическим отверстием (A, M, G) крепят прихватом или рычагом, пластины с зенковкой (W, T) — винтом. Поэтому CNMG ставится в державки с креплением M или P, а позитивная CCMT или DCGT — в державки с винтовым креплением S.

Размер, толщина и радиус — цифры

Первая пара цифр — длина режущей кромки в миллиметрах (у круглых пластин — диаметр): 12 — около 12 мм, 16 — около 16 мм, 08 — около 8 мм.

Вторая пара — толщина пластины:

Третья пара — радиус при вершине в десятых долях миллиметра: 02 — 0,2 мм, 04 — 0,4 мм, 08 — 0,8 мм, 12 — 1,2 мм. Малый радиус 0,2–0,4 мм — для чистовой обработки и нежёстких деталей. 0,8 мм — универсальный. 1,2 мм и больше — для черновой обработки: вершина прочнее, но выше усилие резания.

После цифр через дефис производитель указывает геометрию стружколома (например, -MA, -BF, -TM). Это фирменный код: один и тот же размер выпускается с разными стружколомами для чистовой, получистовой и черновой обработки.

Сплав и обрабатываемый материал

Последним в названии стоит марка сплава. Она подбирается под группу обрабатываемого материала по ISO 513:

В каталоге «Балтинструмент» назначение пластины подписано прямо в названии: «(сталь)», «(нерж.)», «(чугун)», «(alum.)». Для отечественных пластин действуют знакомые марки: Т15К6 и Т5К10 — по стали, ВК8 и ВК6 — по чугуну и цветным металлам. Их можно найти в разделе отечественных пластин.

Как расшифровать державку

Обозначение токарной державки по ISO 5608 тоже читается по позициям. Пример — MWLNR 2525M08:

Сечение хвостовика выбирают по резцедержателю станка: 16×16, 20×20, 25×25 или 32×32 мм. Вершина пластины должна оказаться точно на оси центров.

Пластина и державка: совместимые пары

Чтобы пластина встала в державку, должны совпасть форма (вторая буква державки и первая буква пластины), задний угол и размер пластины:

По той же системе ISO обозначают пластины для корпусных свёрл и сборных фрез — о видах фрез подробно рассказано в статье «Фрезы по металлу: виды и как выбрать».

На карточке каждой пластины и державки в каталоге «Балтинструмент» есть вкладка «Характеристики» с полной расшифровкой обозначения — по ней удобно проверить совместимость. Винты, прихваты и подкладные пластины для державок — в разделе винтов, зажимов и подкладок.

Резьбовые пластины

У резьбовых пластин своя система. Пример — 16ER 1.5 ISO:

• 16 — размер пластины (длина кромки около 16 мм);
• E — для наружной резьбы, I — для внутренней;
• R — правое исполнение, L — левое;
• 1.5 — шаг резьбы 1,5 мм (полный профиль, резьба получается сразу с правильной вершиной);
• ISO — профиль: метрическая резьба 60°. Также встречаются TR — трапецеидальная, UN — дюймовая, W — Витворта 55°.

Пластины AG60 и AG55 — с частичным профилем: одна пластина нарезает резьбы разных шагов с углом 60° или 55°, но вершину резьбы потом нужно калибровать. Резьбовые пластины ставят в державки SER/SEL (наружная резьба) и SIR/SIL (внутренняя) соответствующего размера.

Пластины и державки в наличии в Минске

«Балтинструмент» держит на складе в Минске пластины SENO и весь твердосплавный инструмент SENO: пластины для точения, фрезерования и резьбы под сталь, нержавейку, чугун и алюминий, державки всех ходовых типов, отечественные пластины и напайные резцы. Пришлите нам маркировку старой пластины или державки — подберём аналог SENO из наличия и отгрузим в день оплаты.

Телефон отдела продаж — +375 (17) 398-75-50, Telegram и Viber — +375 (29) 612-02-22.
