Пластины CCMT и CCGT
Позитивные токарные пластины CCMT и CCGT — ромб 80°, задний угол 7°, крепление винтом. Для расточки отверстий, чистового точения и работы на маломощных станках.
Фотографии носят информационный характер. Внешний вид товара может отличаться.
-
Пластина CCGT 060202-AK SN10 (alum.) "SENO"В наличии более 10 шт5,59 Br -
Пластина CCGT 09T304-AK SN10 (alum.) "SENO"В наличии более 10 шт7,48 Br
-

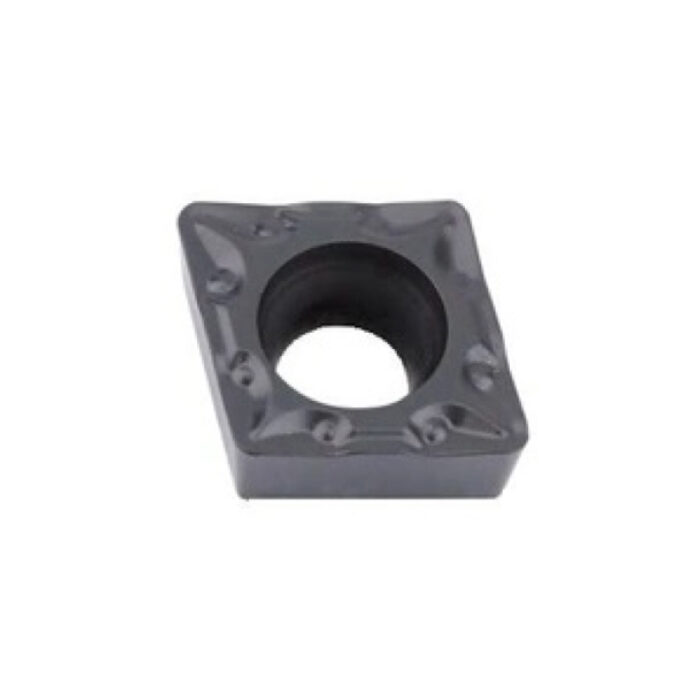

Пластина CCMT 060204 SH105 (HRC60) "SENO"В наличии менее 10 шт16,12 Br -
Пластина CCMT 060204-SL SM8025 (P+M; сталь+нерж.) "SENO"В наличии более 10 шт9,03 Br
-
Пластина CCMT 060204-SL SS8315 (P/M/S) "SENO"В наличии более 10 шт13,17 Br
-
Пластина CCMT 09Т304 SH105 (HRC60) "SENO"В наличии более 10 шт19,16 Br
-
Пластина CCMT 09Т304 SH105 (HRC60) "SENO".В наличии более 10 шт19,16 Br
-
Пластина CCMT 09Т304-SL SM8025 (P+M; сталь+нерж.) "SENO"В наличии более 10 шт10,83 Br
-
Пластина CCMT 09Т304-SL SP8125 (сталь) "SENO"В наличии более 10 шт11,90 Br
-
Пластина CCMT 09Т304-SL SS8315 (P/M/S) "SENO"В наличии более 10 шт17,51 Br
-
Пластина CCMT 09Т308 SH105 (HRC60) "SENO"В наличии более 10 шт19,16 Br
-
Пластина CCMT 09Т308-SL SM8025 (P+M; сталь+нерж.) "SENO"В наличии более 10 шт10,01 Br
-
Пластина CCMT 120404-SL SM8020 (нерж.) "SENO"В наличии более 10 шт15,98 Br
-
Пластина CCMT 120408 SP8125 (сталь) "SENO"В наличии более 10 шт16,99 Br
-
Пластина CCMT 120408-SL SM8025 (P+M; сталь+нерж.) "SENO"В наличии более 10 шт15,98 Br
-
Пластина CCMT 120408-SL SS8315 (P/M/S) "SENO"В наличии менее 10 шт15,98 Br
-
Пластина CCMT 120412-RT SP8125 (черновая; сталь) "SENO"В наличии более 10 шт20,19 Br
Пластины CCMT: что это и для чего
C — ромб 80°, C — задний угол 7° (позитивная пластина), M или G — класс точности, T — отверстие с зенковкой под винт и стружколом с одной стороны. Позитивная геометрия режет с меньшим усилием, меньше отжимает тонкие детали и расточные оправки. Рабочих вершин две — пластина односторонняя. CCGT — шлифованная, с острой кромкой: для алюминия и чистовой обработки.
Какие державки подходят
Под CCMT 0602… — расточные оправки и державки с размером 06 (S…-SCLCR06); под CCMT 09T3… — SCLCR 09; под CCMT 1204… — SCLCR 2020K12, 2525M12 (угол в плане 95°). Подбор — в разделе Державки.
Размеры и радиусы
CCMT 060204 — малая расточка от Ø10–12 мм; CCMT 09T304/09T308 — средний размер, самый ходовой для расточки; CCMT 120404/120408 — наружное точение и расточка больших отверстий.
Как выбрать сплав
- SP8125 (сталь) — конструкционные и углеродистые стали, группа P.
- SM8020 (нерж.) — нержавеющие стали, группа M.
- SM8025 (P+M) — универсальный: сталь и нержавейка на одном станке.
- SS8315 (P/M/S) — сталь, нержавейка и жаропрочные сплавы.
- SH105 (HRC60) — закалённые стали; SN10 — алюминий и цветные металлы; SK8020 — чугун.
Буквы после дефиса — геометрия стружколома: как правило, RP и аналогичные — черновая обработка, MA, MP, TM, MS — получистовая универсальная, MF, SL, TF — чистовая. Полная расшифровка — в статье «Маркировка токарных пластин и державок ISO».
Частые вопросы
Чем позитивная пластина CCMT лучше негативной CNMG?
Меньше усилие резания и отжим — лучше для расточки, тонкостенных деталей и маломощных станков. Но у CCMT только 2 вершины и кромка слабее, поэтому для тяжёлой черновой работы берут CNMG.
Что такое 09T3 в обозначении CCMT 09T304?
09 — длина кромки около 9,7 мм, T3 — толщина 3,97 мм, 04 — радиус 0,4 мм.
Чем CCGT отличается от CCMT?
G — класс точности со шлифованной кромкой. CCGT острее и точнее, её выбирают для алюминия, цветных металлов и чистовых проходов.
